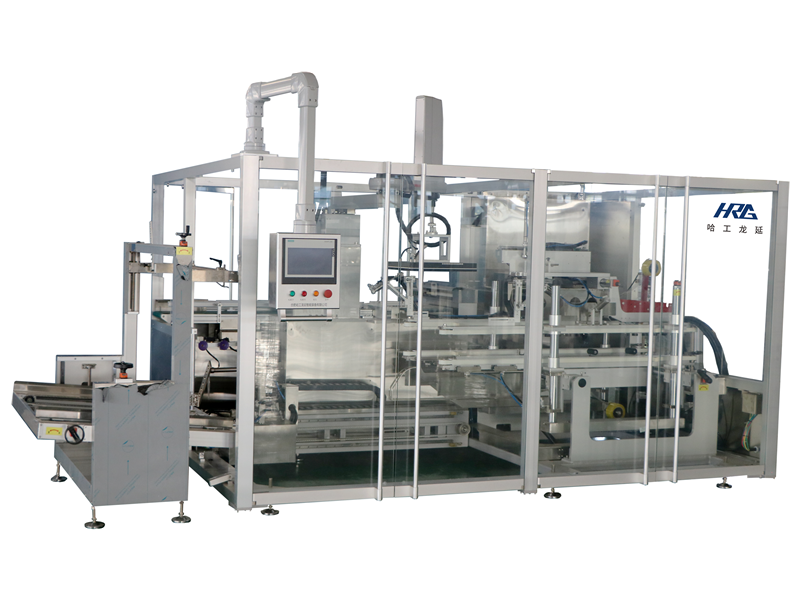

Encaisseuse-chargeuse-scelleuse tout-en-un KZF-550R2 (chargement par robot Yamaha)

Encaisseuse-chargeuse-scelleuse tout-en-un KZF-550R 3 Intègre des technologies de pointe nationales et internationales. Empilage automatique, formeuse de caisses à servocommande, chargement par robot Yamaha à quatre axes et scelleuse sont intégrés dans une seule machine, dotée d'un système d'exploitation PLC + IHM. Adaptée à l'emballage automatique de produits de différentes tailles, cette machine peut être utilisée seule ou intégrée à la machine d'emballage précédente pour former une ligne de conditionnement.

Machine de montage/chargement/scellage de caisses tout-en-un KZF-550R 1 intègre des technologies de pointe nationales et internationales. Empileur automatique, formeuse de caisses à servocommande, chargeur par robot Kuka et scelleuse sont intégrés dans une seule machine, avec un système d'exploitation PLC + IHM. UN Applicable à l'emballage automatique de différentes tailles de produits, la machine peut être utilisée seule ou intégrée à la machine d'emballage précédente pour former une ligne d'emballage.

Engin de chantier tout-en-un KZF-550A incorpore Technologies de pointe, tant au niveau national qu'international. Intégrant un empileur, une formeuse de caisses, un chargeur et une scelleuse automatiques dans une seule machine, comprenant des mécanismes de prélèvement et de placement pour les cartons intercalaires ainsi que des contrôles qualité, un système d'exploitation PLC+14 IHM facilite la formation et le chargement des caisses par module servo. Applicable à l'emballage automatique. de différentes tailles de produits . T la machine peut être utilisée solo ou intégré avec la machine d'emballage en cours pour complet pack de fin de ligne ag ing.

Poste de travail multifonctionnel d'encaisseuse avec palettiseur KZFM-600 est un poste de travail mécatronique d'encaisseuse automatique robotisée avec module de palettisation pour l'emballage de fin de ligne, qui intègre des technologies de pointe au pays et à l'étranger.

Ligne de production de mise en carton, de groupage et d'emballage de bouteilles Paramètres Modèle PZX-300L Module d'encartonneuse Dimensions du carton (L x l x H) Max: 210x108x65mm Min:70x33x17mm Taille du dépliant (L x l) (100-180)x(100-280)mm Qualité du dépliant 60-60g/m2 Sortir 150-300 cartons/min Pouvoir 2,2 kW Module de cerclage Taille du paquet (L x l x H) Max: 250x180x120mm Minimum : 100 x 80 x 60 mm Matériau d'emballage Film PE Largeur : 45-80 mm Épaisseur : 60-80 um Sortir 25-30 paquets/min Alimentation électrique 220 V/50 Hz Pouvoir 5 kW Air comprimé 0,6-0,8 Mpa Dimensions 2900x1200x1830mm Poids 1200 kg Encaisseuse Taille du boîtier (L x l x H) (300-550)x(200-400)x(200-350)mm (personnalisable) Vitesse de chargement Bras robotisé ≥ 10 placements/min Alimentation électrique 380 V 50 Hz Pouvoir 8 kW Air comprimé 0,6 MPa Dimensions 4200x2300x1860 Poids 1200 kg Pompe à air Air comprimé 0,5-0,8 Mpa Débit d'air ＞0,2 m2 Alimentation électrique 220 V 50 Hz ; 380 V 50 Hz Capacité de conversion de fréquence du moteur 0-50 Hz Dimensions (L x l x H) 19800X1170X2100 Poids 8900 kg Puissance totale 19,8 kW Certificats ISO9001:2000; CE Garantie 1 an Caractéristiques Module d'encartonneuse 1. Facilement visible o conception de balcon de stylo n, c poussée arrière continue par 21 groupes d'arbres de poussée , L'aluminium, l'acier inoxydable et le verre trempé confèrent à ce meuble un aspect chic et élégant. Son utilisation intuitive ion et facile d'entretien amélioration . 2. Moteur principal SEW et s entraînement principal par courroie synchronisée e assurer une haute efficacité de transmission, faible bruit et haut niveau de durabilité. 3. Les fils et tubes pneumatiques dissimulés dans des fentes en acier inoxydable améliorent l'esthétique de la machine. ou La séparation entre la zone de fonctionnement et la zone de transmission évite les interventions croisées. La rotation du panneau de commande de 0 à 100 degrés facilite l'entretien et le nettoyage. 4. La largeur du tapis de transport des cartons est réglable en fonction des spécifications du matériau à traiter en amont de la ligne. Le nombre de couches est également réglable. basé sur Les spécifications de mise en carton. La vitesse de chargement est synchronisée avec celle du matériau entrant. 5. Le réglage de la largeur du matériau, de la largeur du carton et de la position de l'arbre de poussée à l'extérieur du mécanisme de la machine permet un large espace et un accès facile. 6. Le magasin en carton peut être soulevé pour une mise en service plus pratique. 7. Ramassage de cartons par plusieurs têtes d'aspiration assure une formage et chargement automatiques de cartons. T le magazine peut stocker 500 à 1 000 cartons, qui sont transporté par bande transporteuse commandée par vérin pneumatique de réapprovisionnement. 8. Divers dispositifs de contrôle sont en place, comme le rejet d'une alimentation en matériau défaillante, d'un feuillet manquant ou d'un verrouillage du rabat de repli défaillant. Module de regroupement 1. Conception de pointe de la structure et système de contrôle électronique . M ain servomoteur je isolé de la zone d'opération. Conforme aux BPF. 2. Avancé thermoscellage mécanisme, p scellage thermofusible de film PE sans chevauchement parfait , et double film vacillant structure de sauvegarde emballage matériel s et réduire les coûts. 3. Pré-voies multiples empiler ing mécanisme augmente considérablement la vitesse du carton regroupement et collationnement par lesquels la vitesse d'alimentation peut atteindre 200 à 400 cartons/minutes dans le étape de la procédure . B la vitesse de rotation n'est pas inférieure à 40 paquets/minute. 4. B force de roulement est réglable. C accrocher ing produits et Le réglage de la machine est facile. Le changement de format et le réglage de la machine prennent moins de 10 minutes. Module d'encaissage 1. PLC + HMI contrôle le comptage automatique, l'empilage, le montage des caisses, le chargement et le scellage. 2. Le système d'empilage peut être ajusté en fonction de la taille du boîtier et du modèle d'empilage. 3. Pas moins de 10 placements par minute pour un chargement rapide des dossiers. 4. Le montage des caisses et le placement du KDF sont entraînés par un servomoteur et un ensemble de robots Kuka à six axes pour le chargement des caisses garantissent un chargement stable et fiable. 5. Haute compatibilité. Volant gradué pour le réglage et le réglage fin. 6. Des avertissements sont en place en cas de défaut de la machine, de produit manqué, de caisse manquée ou de blocage de la machine.

Le chargeur de caisses à type croisé ZXJ-600XY emballe les produits verticalement avec v chargement vertical dans les boîtiers , qui est un Applicable aux industries pharmaceutiques, alimentaires et des boissons, de la bière, des spiritueux, de l'huile et de la graisse, des produits chimiques quotidiens, des aliments en bouteille et autres.

Contrôle par PLC, la précision est limitée à 1 milliseconde. Chaque cerclage ne prend que 2,2 secondes. Sans lubrifiant, structure robuste et longue durée de vie. La résistance du cerclage est réglable pour s'adapter à une grande variété de lots. Les cerclages placés à l'extérieur facilitent le changement de cerclage. La machine peut fonctionner 24 heures sur 24, en mode autonome ou intégrée à un système de convoyage pour un cerclage sans intervention humaine.

Machine d'emballage et de mise en carton de plaquettes thermoformées pour liquides oraux DPT350W+ZHJ120 Paramètres Modèle DPT350W+ZHJ120 Module blister Vitesse de frappe 10 à 30 coupes/min Matériaux d'emballage PVC/PVDC Largeur max. : 350 mm Épaisseur : 0,15 à 0,50 mm Champ d'application flacons, ampoules, liquide buvable, autres sur demande Fonctions principales chauffage-formage-détection-traction-laminage-poinçonnage-alimentation-transmission Profondeur de formage max. 25 mm (personnalisable ≤ 45 mm) Surface de formage max. 345x150mm Plage de course Standard ≤ 150 mm (personnalisable ≤ 250 mm) Alimentation électrique 380 V 50 Hz Puissance totale 9 kW Air comprimé 0,5 à 0,7 MPa Consommation d'eau de refroidissement refroidisseur/refroidisseur circulaire à eau du robinet Bruit 40-70 dB Dimensions (L x l x H) 4800X1170X2100 Poids 3000 kg Module d'encartonneuse Sortir 120 cartons/min Taille du carton Max : 180 × 90 × 50 mm Minimum : 55 × 30 × 15 mm Puissance du moteur principal 1,5 kW Puissance totale 2,0 kW Air comprimé 0,6-0,9 Mpa Poids 1800 kg Dimensions (L x l x H) 3500 × 1450 × 1800 mm Fréquence du moteur 0-50 Hz Certificats ISO9001:2000;CE Garantie 1 an Description Grâce à sa conception à balcon ouvert et à son concept modulaire, le DPT350W+ZHJ120 est adapté à la fabrication et au chargement de plateaux pour flacons, ampoules, produits injectables (poudre), liquides oraux, ainsi que pour des plateaux de plus grande taille et de formes spéciales destinés aux appareils médicaux, aux composants électroniques (pilules) et aux cosmétiques. Ses poches résistantes aux chocs en forme de vase sont adaptées aux produits injectables, aux ampoules et aux liquides oraux. Entraîné par servomoteur, il offre une intégration intelligente et des performances à grande vitesse. Caractéristiques Module blister 1. L'entraînement principal et le moteur principal installés à l'arrière de la machine facilitent l'entretien. La transmission par courroie synchronisée réduit le bruit et la pollution par l'huile. 2. Réglage du poste de travail par volant équipé d'un affichage de position numérique. 3. Le préchauffage segmenté avec plaque chauffante en silicone allongée dans la station de chauffage permet un meilleur formage. Les plaques chauffantes supérieure et inférieure peuvent être séparées et déplacées après l'arrêt de la machine afin de préserver la nature plastique du matériau d'emballage. 4. Le mécanisme de traction, contrôlé indépendamment par servomoteur, offre des performances stables et une synchronisation précise. La longueur de course peut être réglée directement via le panneau de commande PLC en fonction de la taille du blister. 5. L'enroulement du matériau d'emballage via une bobine à roulement à expansion d'air avec plate-forme d'épissure et de jonction en PVC facilite un changement plus rapide des matériaux d'emballage. 6. L'alimentation forcée par le bras robotisé de prélèvement et de placement assure un placement précis de l'alimentation sans endommager les ampoules. Module d'encartonneuse 7. L'encartonneuse intermittente ZHJ120 est une machine photoélectrique, pneumatique et mécanique de haute technologie, applicable à une large gamme de blisters, de flacons de médicaments, de pommades et d'autres produits similaires. 8. Elle intègre des processus entièrement automatiques de transport et de détection des produits, de pliage et de transmission des notices (1 à 4 fois), de détection des notices, de prise, de montage et de transmission des cartons, de mise en carton, de marquage des lots et de fermeture des cartons (par insertion ou par thermocollage). C'est également le choix idéal pour la production intégrée et la production de masse. 9. Le ZHJ120 adopte un PLC, une détection photoélectrique et un IHM. 10. L'écran tactile possède le code et l'adresse de chaque actionneur de capteur, ce qui permet d'interroger les conséquences causées par les dommages du capteur et de l'actionneur. 11.Avec un système de surveillance de surcharge pour l'ensemble de la machine, la chaîne du convoyeur et le poussoir, la machine s'arrêtera automatiquement pour minimiser les dommages et la partie en surcharge sera affichée sur l'écran tactile.
